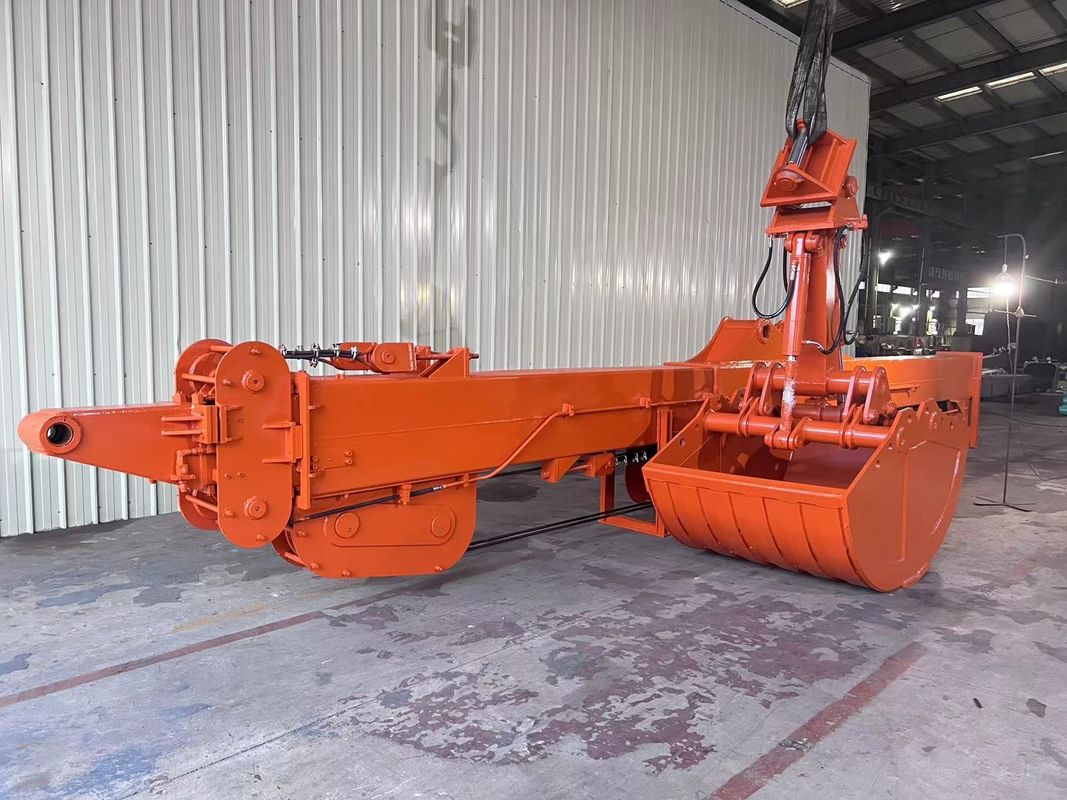

แขนบูมยืดไสลด์สำหรับรถขุด DX225 ขนาด 25 เมตร

พร้อมที่จะอัปเกรดแล้วหรือยัง?

แขนยืดไสลด์แบบกำหนดเองสำหรับโครงการในอิสราเอล:
✔ ระยะเอื้อม 18-32 เมตร (ผ่านการรับรอง ISO 9001)
✔ ติดตั้งได้พอดีกับ OEM โดยตรง สำหรับ Doosan/Volvo/CAT
✔ รับประกันโครงสร้าง 1 ปี

วิธีการติดตั้งแขนยืดไสลด์สำหรับรถขุด: คู่มือทีละขั้นตอน

01 สิ่งที่ต้องเตรียม:
ต้องใช้คน 3 คน: 1 คนเป็นคนขับ และ 2 คนเป็นผู้ติดตั้ง
ตรวจสอบให้แน่ใจว่ารถขุดมีท่อเพิ่มเติม
เครื่องมือที่ต้องใช้:
ปลั๊กภายในและภายนอก (ชนิด M26x1.5H) 2 ชุด
ปลั๊กภายในและภายนอก (ชนิดเกลียวตัวเมีย 3/4) 2 ชุด
ปลั๊กภายในและภายนอก (ชนิดเกลียวตัวเมีย 1”) 2 ชุด
ปลั๊กภายในและภายนอก (ชนิดตัดแบน 19 US) 1 ชุด
ประแจปากตาย: 17-19,18-21,22-24,27-30,30-32 (2 ชุด)
36-41 (2 ชุด)
ประแจเลื่อน: 450#,300#
ประแจแหวนคู่: 18,21,22,24
ประแจและลูกบล็อกแบบเร็ว
ไขควงปากแบน, ไขควงปากแฉก
T-bar เบอร์ 10, คีม, สายคล้อง, เหล็กแท่งหนาสำหรับเพลา, ค้อน

02 ปลดแรงดันไฮดรอลิก
ต้องปิดรถขุดและปลดแรงดันออกจากท่อน้ำมันไฮดรอลิกก่อน
(ปุ่มบนวาล์วแรงดันจะปลดแรงดันออกจากท่อ
แรง, หากวาล์วระบายแรงดันไม่ทำงาน คุณสามารถถอดของเหลวออกได้
แรงดันยังสามารถถูกนำออกจากฝาถังได้)

03 ติดตั้งแขนยืดไสลด์

04 ติดตั้งท่อน้ำมัน

05 แขนยืดไสลด์เชื่อมต่อแล้ว

06 มาดูวิธีการติดตั้งสวิตช์เท้าแบบสองทิศทางกัน

เปลี่ยนสวิตช์เท้าด้วยแบบสองทิศทาง

07 สวิตช์เท้าแบบสองทิศทางประกอบด้วยขั้วต่อสี่ตัว:

T, P, A1 และ A2
.พอร์ต T ควรเชื่อมต่อกับ
พอร์ต T ของวาล์วเดินทางของรถขุด
โดยใช้ข้อต่อสามทางเพื่อแยก
น้ำมัน flow.
ในทำนองเดียวกัน พอร์ต P ควรเชื่อมต่อ
กับพอร์ต P ของวาล์วเดินทางโดยใช้
ตัวเชื่อมต่อสามทางสำหรับการแยกน้ำมัน
สุดท้าย ขั้วต่อ A1 และ A2 ควร
เชื่อมต่อกับขั้วต่อควบคุมนำร่อง
ของวาล์วจำหน่าย

08 วาล์วเดินทาง
ถอดแผ่นยางที่อยู่บนพื้นห้องโดยสาร floor เพื่อเปิดช่องติดตั้งที่กำหนดไว้สำหรับสวิตช์เท้าแบบสองทิศทาง โดยทั่วไป ช่องนี้
จะอยู่ทางด้านขวาของห้องโดยสาร
ค้นหาพอร์ต T และพอร์ต P ของวาล์วเดินทาง ซึ่งสอดคล้องกับพอร์ต T
และพอร์ต P ที่เชื่อมต่อกับแป้นเหยียบ
09 เชื่อมต่อท่อ

A1 และ A2 เชื่อมต่อกับวาล์วจำหน่าย ในการค้นหาวาล์วจำหน่าย ให้ทำตามท่อส่งน้ำมันเบรกเกอร์และสังเกตตำแหน่งที่เชื่อมต่อกับวาล์วจำหน่าย
มองหาตำแหน่งข้อต่อทั้งสองด้านของการเชื่อมต่อหรือที่ตำแหน่งตรงกลางที่เกี่ยวข้อง ซึ่งมองเห็นฝาวาล์วได้ เชื่อมต่อ A1 และ A2 เข้ากับสองตำแหน่งนี้ตามลำดับ
ค้นหาฝาวาล์วที่เกี่ยวข้อง ฝาวาล์วของท่อน้ำมันเข้ามักจะ
เชื่อมต่อกับ A1 ในขณะที่ฝาวาล์วของท่อน้ำมันกลับเชื่อมต่อกับ A2
ในกรณีที่การทำงานกลับด้าน เพียงแค่สลับท่อที่เชื่อมต่อกับ A1 และ A2
10 แผนภาพการเชื่อมต่อท่อ
11 หลังการติดตั้ง ควรหล่อลื่น

ทาจาระบีที่ตำแหน่งพิน ท่อแขนของแขนยืดไสลด์ มีรูหล่อลื่นมากมายบนแขนยืดไสลด์สามารถเติมจาระบีได้ แขนยืดไสลด์ควรหล่อลื่นทั้งตัว!
